Trinn-for-trinns guide til testing av tidsforsinkelser

Step-by-Step Guide to Testing Time Delay Relays

Bildekilde:Pexels

Reléer for tidsforsinkelse, inkludert testforsinkelsesrelé, er viktige i elektriske systemer. De hjelper utstyret til å fungere godt og holde seg trygge. Disse reléene kontrollerer når kretsløp slår seg av eller på, noe som stopper plutselige kraftpigger eller overbelastninger. Testing av testforsinkelsesreléet holder det ofte og unngår dyre problemer.

Når du tester reléer, inkludert testforsinkelsesreléet, senker du risikoen for skade. Det hjelper også maskiner å kjøre bedre. Studier viser god relékontroll, for eksempel den som er gitt av testforsinkelsesreléet,forhindrer sammenbrudd og fremskynder reparasjoner. Raske stafetthandlinger holder systemene jevnt under strømbrudd. Testing bruker verktøy som multimeter og tidtakere. Følg alltid sikkerhetsregler for riktige resultater.

Key Takeaways

Test tidsforsinkelsesreléer ofte for å unngå utstyrsproblemer og holde ting i gang jevnt.
Bruk grunnleggende verktøy som multimeter, tidtakere og strømforsyning for riktige testresultater.
Bruk sikkerhetsartikler som hansker og vernebriller for å holde deg trygg mens du tester.
Kontroller reléer visuelt for å oppdage skader før du starter tester.
Skriv ned testresultater for å overvåke reléytelsen og finne problemer tidlig.

Verktøy og utstyr for testing av forsinkelsesreléer

Tools And Equipment For Testing Delay Relays

Testingtidsforsinkelsesreléertrenger spesielle verktøy for riktige resultater. Hvert verktøy hjelper til med å sjekke hvor godt stafetten fungerer. Nedenfor er de viktigste verktøyene du trenger og deres roller i testing.

Multimeter for motstand og kontinuitetskontroller

Et multimeter er et nøkkelverktøy for å teste forsinkelsesreléer. Den sjekker motstand, spenning og strøm for å se om reléet er sunt. For eksempel kan den måle reléspolens motstand. En god spole kan vise4.93kΩ. Multimeteret sjekker også reléets kontakter. Normalt åpne (NO) og normalt lukkede (NC) kontakter skal ha spesifikke motstandsverdier. Dette sikrer at stafetten fungerer ordentlig.

Strømforsyning eller testbenk for spenningsapplikasjon

En strømforsyning eller testbenk gir stafetten den nødvendige spenningen. Dette verktøyet lar deg bruke spenning for å se om reléet aktiveres. En variabel strømforsyning er nyttig fordi du kan justere spenningen. Dette trinnet sjekker om reléet fungerer under forskjellige forhold.

Timer eller stoppeklokke for måling av tidsforsinkelse

Timing er viktig når du tester en relés forsinkelsesfunksjon. En tidtaker eller stoppeklokke måler hvor lang tid reléet tar for å aktivere eller deaktivere. For eksempel, hvis et relé skal forsinke med 5 sekunder, sjekker timeren dette. Nøyaktig timing sikrer at reléet fungerer bra i virkelig bruk.

Tupp:Sjekk verktøyene dine før du tester. Forsikre deg om at dinmultimeter, strømforsyning og tidtakerArbeid riktig for nøyaktige resultater.

Å bruke disse verktøyene hjelper deg med å teste tidsforsinkelsesreléer. Dette sikrer at de fungerer trygt og pålitelig i elektriske systemer.

Sikkerhetsutstyr som hansker og vernebriller

Sikkerhet er veldig viktig når du tester tidsforsinkelsesreléer. Elektriske systemer kan være farlige, så du må bruke verneutstyr. Hansker og vernebriller er nøkkelen til å holde seg trygge under testing.

Isolerte hansker: Bruk hansker laget for elektrisk arbeid. De holder hendene trygge mot sjokk. Disse hanskene hjelper deg også med å holde ledninger og verktøy godt.
Sikkerhetsbriller: Joinbriller beskytter øynene dine mot gnister eller flygende rusk. De er veldig nyttige når de jobber med levende kretsløp eller tester belastninger.

⚠ Viktig tips:Sjekk sikkerhetsutstyret før du bruker det. Se etter skader som revne hansker eller ripete briller som kan redusere beskyttelsen.

Å ha riktig utstyr holder deg trygg og lar deg fokusere bedre. Sett alltid på sikkerhetsutstyr før du starter en test.

Kabling, kontakter og sonder for oppsett

Å sette opp riktig er nødvendig for gode testresultater. Du trenger ledninger, kontakter og sonder for å koble verktøyene dine til reléet.

Kabling: Velg ledninger med riktig tykkelse og isolasjon. Tynne ledninger kan overopphetes, og dårlig isolasjon kan forårsake kortslutning.
Kontakter: Bruk kontakter som passer tett på reléterminaler. Løse kan gi feil avlesning eller skade stafetten.
Sonder: Multimeter sonder og testledninger Kontroller motstand, spenning og kontinuitet. Rene og uskadede sonder gir nøyaktige resultater.

💡 Pro tips:Merk ledningene og kontaktene dine mens du setter opp. Dette hjelper deg å unngå forvirring og feil.

Å organisere oppsettet ditt med gode ledninger, kontakter og sonder gjør testing enklere. Et pent oppsett sikrer sikker og riktig testing.

Trinn-for-trinns testprosedyre for tidtakerreléer

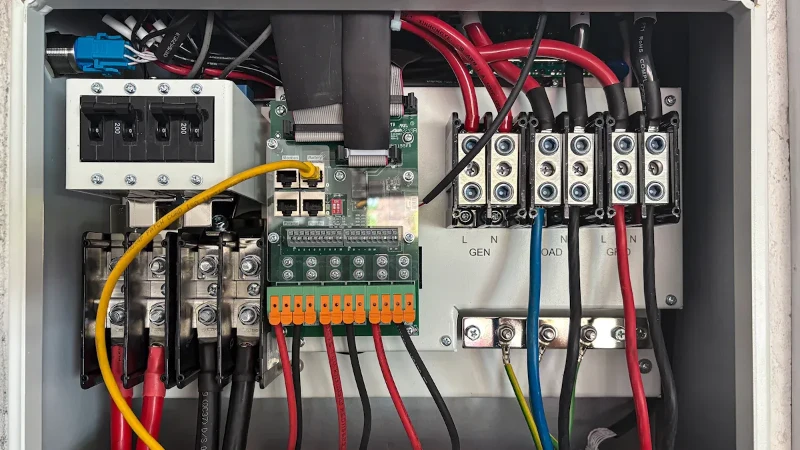

Step-By-Step Testing Procedure For Timer Relays

Forberedelse og sikkerhetstiltak

Før du tester et timerrelé, gjør deg klar og hold deg trygg. Følg disse trinnene for å få riktige resultater og unngå farer:

Forstå reléspesifikasjonene
Les Timer Relay's datablad først. Finn sin spennings-, strøm- og tidsforsinkelsesdetaljer. Dette hjelper deg med å teste det riktig og unngå skade.
Koble strømforsyningen
Slå av kraften før du starter. Dette stopper støt og beskytter andre deler.
Inspiser verktøyene og utstyret ditt
Forsikre deg om at multimeteret, strømforsyningen og tidtakeren fungerer bra. Ødelagte verktøy kan gi gale resultater eller forårsake ulykker.
Bruk sikkerhetsutstyr
Bruk isolerte hansker og vernebriller. Disse holder deg trygg mot sjokk og flygende biter.

⚠ Viktig:Følg alltid sikkerhetstrinn. Å hoppe over dem kan forårsake skader eller skader.

Ved å forberede deg godt og holde deg trygg, gjør du testing enklere og tryggere.

Visuell inspeksjon av reléet

Å se på stafetten er et raskt og viktig skritt. Det hjelper deg å finne problemer før du tester videre. Gjør disse sjekkene:

Undersøk gjenstandens ytre
Se etter sprekker, forbrenninger eller misfarging på stafetten. Disse viser varme eller fysisk skade.
Sjekk kontaktene
Se om kontaktene er skitne, rustne eller utslitte. Rene kontakter fungerer bedre.
Inspiser ledningene
Sjekk at alle ledninger er stramme og ikke skadet. Løse eller ødelagte ledninger kan forårsake problemer.

💡 Pro tips:Bruk en lommelykt for å se skjulte flekker. Dette hjelper deg med å finne små problemer.

Løs eventuelle problemer du ser før du tester. Et skadet stafett fungerer kanskje ikke riktig.

Hvordan teste en relés spolemotstand

Å sjekke spolemotstanden viser om reléet er sunt. Følg disse trinnene:

Sett opp multimeteret ditt
Sett multimeteret på motstandsmodus (ω). Forsikre deg om at sonder er rene og tilkoblet.
Finn spoleterminalene
Bruk databladet til å finne spoleterminalene. De er ofte merket på stafetten.
Mål motstanden
Plasser sonder på spiralterminalene. Skriv ned motstanden som er vist.
Sammenlign med spesifikasjoner
Match lesingen din med databladens verdi. For eksempel, hvis det står 4,93kΩ, bør resultatet være i nærheten. Store forskjeller betyr at spolen kan være dårlig.

⚠ Merk:Hvis motstanden er for høy eller uendelig, kan spolen brytes. Hvis det er for lavt, kan det være en kortslutning.

Testing av spolemotstanden viser om reléets deler fungerer bra. Dette er et viktig skritt i testingen.

Bruke spenning for å teste forsinkelsesreléfunksjonalitet

Applying Voltage To Test Delay Relay Functionality

For å teste om en testforsinkelsesrelé fungerer, må du bruke spenning. Dette viser om stafetten aktiveres og fungerer som det skal. Følg disse enkle trinnene:

Forbered strømforsyningen
Fest reléet til en variabel strømforsyning. Sett spenningen slik at den samsvarer med reléets spolespenning fra databladet.
Øk spenningen sakte
Begynn med lavspenning og løft den gradvis. Se når reléet aktiveres når spenningen når inntrekksnivået.
Kontroller frafallsspenningen
Senk spenningen sakte etter aktivering. Merk når reléet slås av. Dette er frafallsspenningen, som skal samsvare med databladet.
Test isolasjonsstyrke
Bruk den anbefalte vekselstrømsspenningen for å sjekke isolasjon. Reléet skal ikke mislykkes eller reise under denne testen.

Her er en tabell med nøkkelspenningskontroller for dette trinnet:

Spesifikasjonstype	Hva det betyr
Nominell spolespenning	Spenning som trengs for å teste om reléet fungerer.
Frafall	Spenning der reléet slås av; Må samsvare med datablad.
Pull-in spenning	Spenning der reléet aktiveres; Må samsvare med datablad.
Dielektrisk styrketest	Tester isolasjon ved databladspenning; relé skal ikke mislykkes.
Kontaktmotstand	Måler motstand ved lav belastning; Sjekk datablad for detaljer.

⚠ Merk:Hvis reléet ikke aktiverer eller deaktiverer ved riktige spenning, kan det være ødelagt. Bytt den ut om nødvendig.

Måling av tidsforsinkelse med en tidtaker

For å sjekketidsforsinkelse, Bruk en tidtaker eller stoppeklokke. Dette sikrer at reléet fungerer riktig i virkelige situasjoner.

Sett opp tidtakeren
Koble reléet til strømforsyningen. Gjør tidtakeren klar og sørg for at den er nøyaktig.
Slå på stafetten
Påfør spenning på reléet og start tidtakeren. Se hvordan stafetten endrer seg.
Skriv ned forsinkelsen
Stopp tidtakeren når reléet er ferdig med å bytte. Sammenlign tiden med databladet. For eksempel, hvis det står 5 sekunder, bør resultatet være nært.
Test flere ganger
Gjenta testen for å se etter konsistente resultater. Store forskjeller i forsinkelsestider kan bety at reléet er utslitt eller påvirket av omgivelsene.

💡 Pro tips:Bruk en digital timer for bedre nøyaktighet. Analoge tidtakere kan ha små feil.

Operasjonell testing av timerreléer

Denne testen sjekker om Test Timer RelaysArbeid godt under virkelige forhold. Det sikrer at reléet kan håndtere jobben sin pålitelig.

Lag virkelige forhold
Koble reléet til en krets som den faktiske bruken. Legg til belastningen den vil kontrollere, for eksempel en motor eller lys.
Se reléarbeidet
Slå på spenningen og se hvordan reléet fungerer. Sjekk om den slår av og på til de rette tider uten å feste seg.
Test med forskjellige belastninger
Endre belastningen for å se hvordan stafetten fungerer. Øk sakte belastningen for å teste grensene. Reléet skal fungere bra uten overoppheting.
Mål kontaktmotstand
Sjekk motstanden til reléets kontakter mens den fungerer. Høy motstand kan bety at kontaktene er slitte eller skitne.

⚠ Viktig:Hvis reléet mislykkes under denne testen, må du erstatte den med en gang for å unngå problemer.

Operasjonell testing viser om reléet er pålitelig. Ved å simulere virkelige forhold, sikrer du at den kan gjøre jobben sin ordentlig.

Last testing for å sjekke reléytelsen

An engineer is testing a delay relay

Last testkontroller om et tidsforsinkelsesrelé fungerer bra i virkelig bruk. Denne testen viser om stafetten kan håndtere jobben sin uten å bryte eller overopphetes. Følg disse enkle trinnene for å teste reléet.

Sett opp kretsen
Koble reléet til en krets som den virkelige bruken. Legg til belastningen den vil kontrollere, som en motor, lys eller varmeovn. Forsikre deg om at ledninger er stramme og trygge for belastningen.
Bruk riktig spenning
Bruk en strømforsyning for å gi stafetten den nødvendige spenningen. Sjekk databladet for riktig spenning. Se på stafetten når det slår seg av og på med lasten.
Sjekk for varme
Mens reléet fungerer, sjekk temperaturen. Bruk et termometer eller termisk kamera for å se om det blir for varmt. For mye varme betyr at reléet kanskje ikke takler belastningen godt.
Test forskjellige belastninger
Øk sakte belastningen for å se hvordan stafetten reagerer. For eksempel, hvis den kontrollerer en motor, løfter du motorens hastighet eller kraft. Se etter problemer som sakte bytte eller stakk kontakter.
Mål kontaktmotstand
Bruk et multimeter for å sjekke reléets kontaktmotstand mens det fungerer. Høy motstand kan bety at kontaktene er skitne eller slitte, noe som påvirker hvor godt stafetten fungerer.
Skriv ned resultater
Registrer viktige detaljer som aktiveringstider, varmer og motstandsavlesninger. Sammenlign disse tallene med stafettens datablad for å se om det oppfyller standardene.

💡 Pro tips:Bytt ut stafetten med en gang hvis det mislykkes under testingen. Dette forhindrer større problemer senere.

Lasttesting viser om reléet er sterkt og pålitelig. Ved å følge disse trinnene, sørger du for at reléet trygt kan gjøre jobben sin.

Ytterligere hensyn til testing av forsinkelsesreléer

Ulike testmetoder for forskjellige relétyper

Reléer for tidsforsinkelse kommer i forskjellige typer. Hver type trenger spesifikk testing. For faststoffreléer (SSR), sjekk de elektroniske delene. Bruk et multimeter for å teste spenning og strømstrøm. Elektromekaniske reléer trenger spole og kontaktinspeksjoner. Se etter slitasje eller skade på disse delene.

Programmerbare reléer trenger programvarekontroller. Bekreft den programmerte forsinkelsen samsvarer med den faktiske forsinkelsen. Les alltid stafettens datablad for riktige instruksjoner. Dette sikrer at du tester hver relétype riktig.

💡 Tips:Oppbevar en liste over relétyper i systemet ditt. Dette hjelper deg med å velge riktige verktøy og metoder for testing.

Hvordan miljø påvirker stafettytelsen

Miljøet kan endre hvordan et stafett fungerer. Høy varme kan forårsake overoppheting, spesielt i elektromekaniske reléer. Støv og fuktighet kan korrodere kontakter eller skade indre deler. Vibrasjoner kan slite stafetter raskere i tøffe områder.

Kontroller omgivelsene i reléet under testing. Se etter varmeskade som smeltede deler eller misfarging. Kontroller for eksponering for støv eller vann. Bruk beskyttelsesdeksler eller sterkere relétyper under harde forhold.

⚠ Viktig:Se på miljøforhold ofte for å unngå stafettfeil.

Hold deg trygg mens du tester reléer

Testforsinkelsesreléer kan være risikabelt. Du jobber med live kretsløp, så sikkerhet er nøkkelen. Bruk isolerte hansker og vernebriller for å unngå støt og skader. Slå alltid av strømmen før du berører stafetten.

Sikkerhetsadvarsler understreker behovet for omsorg. For eksempel:

Federal Railroad Administration (FRA) advarer om skader fra maskiner og vær.
Den internasjonale arbeidsorganisasjonen (ILO) rapporterer at mange ulykker skjer hvert minutt.

Disse eksemplene viser hvorfor sikkerhetstrinn er avgjørende. Bruk isolerte verktøy og hold arbeidsområdet ditt. Sjekk alle tilkoblinger før du slår på strømmen for å unngå problemer.

⚠ Merk:Ikke hopp over sikkerhetskontroller. Å ta noen ekstra minutter kan forhindre ulykker.

Ved å følge disse trinnene holder du deg trygg og holder systemene pålitelige.

Testingtidsforsinkelsesreléerholder elektriske systemer trygge og fungerer bra. Regelmessige tester stopper plutselige feil og hjelper utstyret til å fungere bedre. Bruk verktøy som multimeter, tidtakere og strømforsyning for å sjekke reléer. Gjør trinn som å lete etter skade, teste spolemotstand og belastningstesting for å sikre at de fungerer.

Rutinemessig omsorg hjelper reléer til å vare lenger.Lag en plan for å sjekke dem basert på levetiden. Test hvordan de fungerer og skriv ned resultater for å se endringer over tid. Å finne problemer senker risikoen for svikt i svikt og gjør systemene mer effektive.

💡 Tips:Sikkerhet er viktig under testing. Bruk sikkerhetsutstyr og sjekk verktøy først.

FAQ

Hva er hensikten med å teste tidsforsinkelsesreléer?

Testing sørger for at stafetten fungerer som det skal. Det hjelper med å finne problemer som ødelagte spoler, skadede kontakter eller forsinkelser i feil tid. Vanlige tester stopper utstyret fra å mislykkes og holde systemer i gang jevnt.

Hvor ofte skal du teste reléer for tidsforsinkelse?

Testreléer under regelmessig vedlikehold eller hvis de opptrer. For viktige systemer er det best å teste hver 6-12 måned. Sjekk alltid produsentens guide for eksakte testtider.

Kan du teste et relé uten spesialiserte verktøy?

Du kan gjøre enkle sjekker som å lete etter skade uten verktøy. Men for nøyaktige tester trenger du verktøy som et multimeter, tidtaker og strømforsyning. Disse verktøyene måler motstand, spenning og forsinkelsestider riktig.

Hva bør du gjøre hvis et relé mislykkes under testing?

Bytt ut et mislykket stafett med en gang. Å bruke et dårlig stafett kan skade annet utstyr. Skriv ned feilen og test det nye reléet for å sikre at det fungerer.

Er det sikkerhetsforholdsregler du må følge under testing?

Ja, bruk hansker og vernebriller for å holde seg trygge. Slå av strømmen før du berører reléet. Bruk isolerte verktøy og hold arbeidsområdet ditt rent. Disse trinnene beskytter deg mens du tester.

💡 Tips:Sjekk alle ledninger og tilkoblinger før du slår på strømmen for å holde deg trygg.
